静态平衡阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,静态平衡阀售前、售中、售后专业服务。

  产品名称: 静态平衡阀   产品型号: SP45F/STAF
  驱动方式: 手动   连接形式: 法兰,螺纹
  结构形式: 直流型   密封结构: PTEF/NBR
  压力范围: 1.6MPa-2.5MPa   公称通径: DN15-350
  常用材质: 铸铁,铸钢,铜,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

静态平衡阀,静态流量平衡阀是通过改变阀芯与阀座的间隙静态平衡阀(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,静态平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

静态平衡阀,静态流量平衡阀性能

1、调节性能;

2、截止功能;
3、准确到1/10圈的开启圈数显示;
4、理论流量特性曲线为等百分比(近似)特性,当阀权度为30-50%时,实际流量特性为线性;
5、开度锁定功能,非物业管理人员无法改变设定状态;
6、可方便有效地对压力、流量进行调节,配套智能仪表可方便地显示工作压差与流量,指导和记录平衡调节方案;

静态平衡阀,静态流量平衡阀结构特点

1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀;
2、克服了“大流量,小温差”的不合理现象;
3、既可安装在供水管上,也可以安装在回水管上;
4、安装了平衡阀的供(回)水管不必再设截止阀;
5、准确到1/10圈的开启圈数显示;
6、聚四氟乙烯密封,密封性能可靠,使用寿命长;
7、内部元件采用不锈钢、铜合金,抗锈蚀性能强;

静态平衡阀,静态流量平衡阀零部件材料

零件名称 阀体、阀盖 阀杆 阀瓣 密封垫
材料 灰铸铁、球墨铸铁、铸钢、不锈钢 不锈钢 球墨铸铁 橡胶石棉板

静态平衡阀,静态流量平衡阀技术参数

公称压力(MPa) 壳体试验压力(MPa) 适用温度 适用介质 特性曲线 安装使用范围
1.6 2.4 ≤120℃ 水、油等非腐蚀性液体 等百分比 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉

   静态平衡阀,静态流量平衡阀产品特点:

1、准确地调节压降和流量。
2、解决供热(空调)系统中存在的室温冷热不均问题。
3、等百分比流量特性,能够合理地分配流量。
4、克服了“大流量,小温差”的不合理现象。
5、达到管网液体平衡和节约源的目的。
6、安装了静态平衡阀的供(回)水管不必再设截止阀。

静态平衡阀性能规范:

应用范围 供热及制冷系统,生活水系统及冷却塔循环水系统,.大工作压力:25bar、额定压力:PN25
阀体 球磨铸铁EN-GJS-400-15、铸钢WCB、不锈钢304
连接扣 PP、WCB
阀锥、阀轴 铜合金
压力测试口 带有EPDM密封的黄铜
流量误差 ±5%(50%~100%开度)
工作温度 -20℃~+120℃当需要更高温度时,可特殊定做,当温度高于120℃时,请卸下手轮。
密封 PTFE/双面O形圈
手轮 聚酰胺材料DN50~DN400
阀冒 球墨铸铁
阀芯 硅黄铜,CuZn16Si4-C
数字手轮 DN50~DN400的阀门配以红色聚酰胺塑料
表面处理 两次瓷漆喷涂符合标准ISO5752,1系列,BS2080,EN558-1,1系列
测量接口 自封式的测量口,移动盖帽并用探针插入测量

静态平衡阀流量计算

计算公式:Q=Kv×√(ΔP) (Q:流量,单位m3/h ;Kv:阀门参数 ;ΔP:阀门前后压差,单位Bar)静态平衡阀选型时,若无法准确知道所安装处应补偿的阻力值时,为不增加系统阻力,则阀门全开情况下其前后压差不大于5KPa。

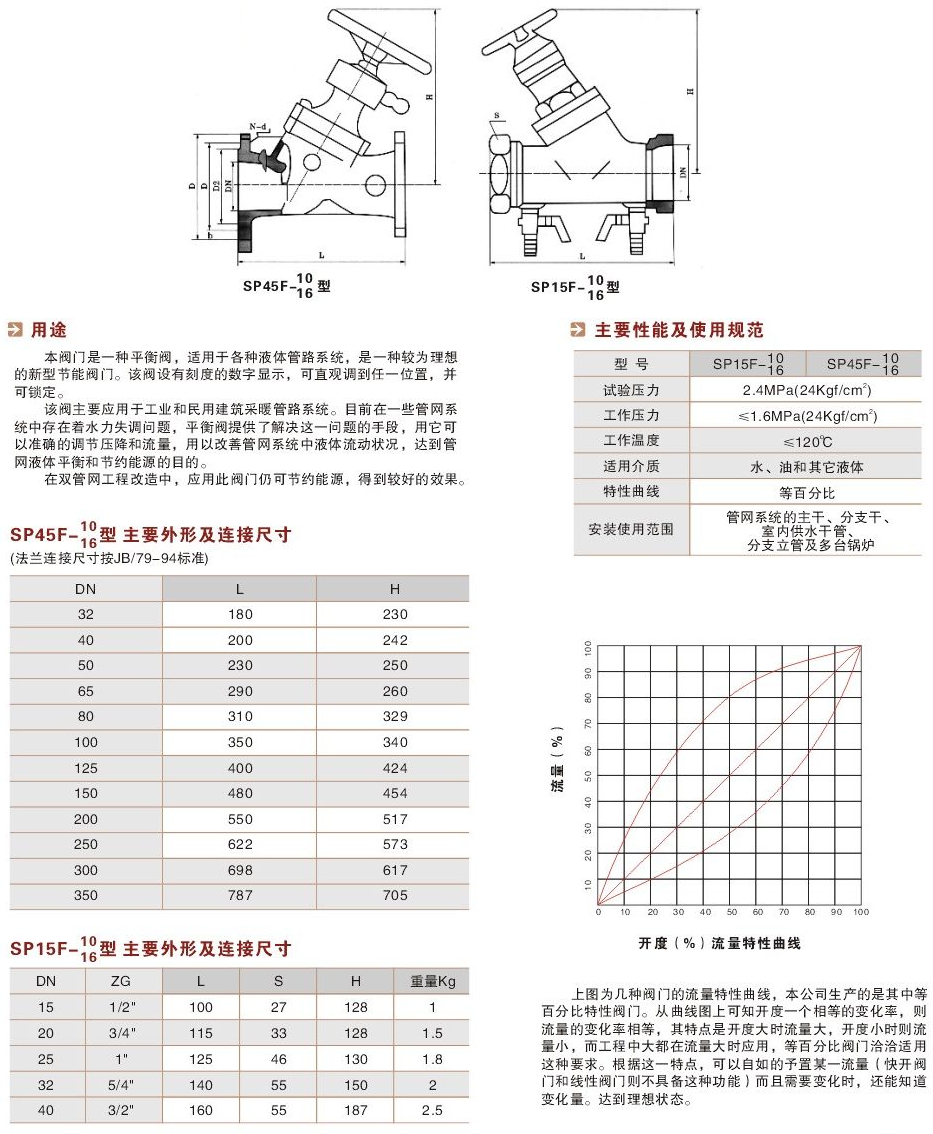

静态平衡阀,静态流量平衡阀尺寸结构图:

静态平衡阀,静态流量平衡阀尺寸结构图

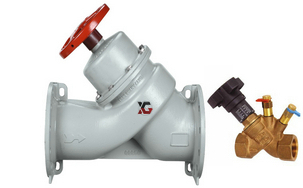

静态平衡阀,静态流量平衡阀实物图静态平衡阀,静态流量平衡阀实物图片
