直通视镜

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,直通视镜售前、售中、售后专业服务。

  产品名称: 直通视镜   产品型号: HGS07
  驱动方式: 自动   连接形式: 法兰,螺纹,焊接,快装
  结构形式: 直通式   密封结构: PTFE/NBR
  压力范围: 0.6MPa-2.5MPa   公称通径: DN25-200
  常用材质: 碳钢,304,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程

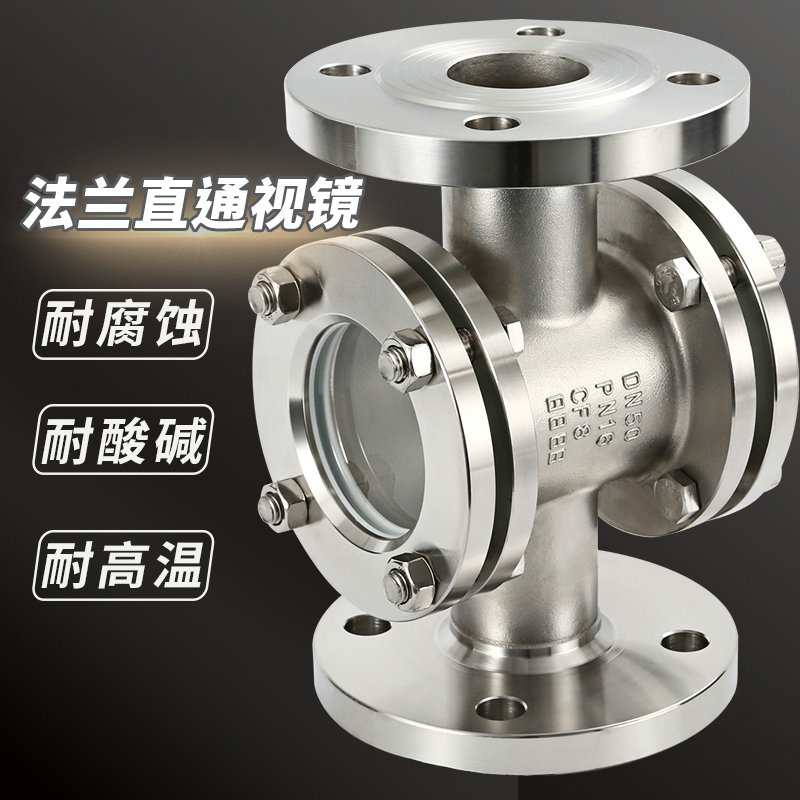

直通视镜高清实物图片

直通视镜,不锈钢视镜结构:
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中一般应当水平安装。

直通视镜,不锈钢视镜主要技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质:NBR、PTFE。
工作压力0.6MPa-1.6MPa
直通视镜工作温度:
钠钙玻璃的温度为150℃,温度的急剧变化范围为120℃至20℃
硼硅玻璃的温度为280℃,温度的急剧变化范围为230℃至20℃
石英玻璃的温度为800℃,温度的急剧变化范围为550℃至20℃

 直通视镜,不锈钢视镜主要材料表

壳体材质 CF8、CF8M
视窗材料 钢化硼硅玻璃 石英玻璃
工作温度(℃) 0~200 0~800
公称压力(MPa) <1.6 0.6~2.5
密封件材质 聚四氟乙烯
连接形式 法兰连接
允许急变温度(℃) <60℃

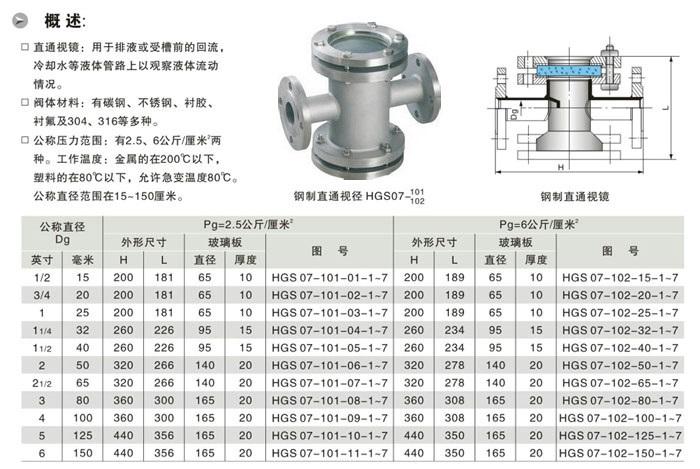

 直通视镜,不锈钢视镜尺寸结构图

直通视镜,不锈钢视镜尺寸结构图

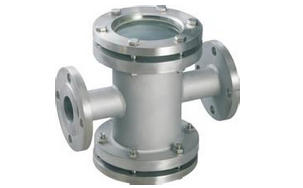

直通视镜,不锈钢视镜外观图售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

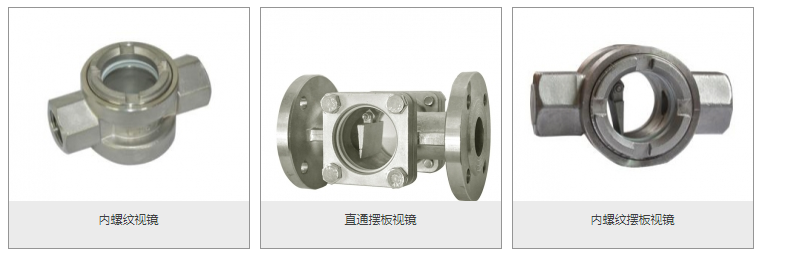

相关产品:叶轮视镜 更多相关产品:玻璃管视镜
