比例式减压阀

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,比例式减压阀售前、售中、售后专业服务。

  产品名称: 比例式减压阀   产品型号: YB43X
  驱动方式: 自动   连接形式: 法兰,螺纹
  结构形式: 比例式   密封结构: NBR
  压力范围: 1.0MPa-1.6MPa   公称通径: DN15-200
  常用材质: 铸铁,铸钢,黄铜,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

比例式减压阀,YB43X比例式减压阀阀体内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的,比例准确,工作平稳,寿命长,适用温度高,既可减动压,又可减静压,水平、垂直安装均可。

比例式减压阀,YB43X比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。
我厂减压阀的减压比例是:2:1,3:1,4:1,3:2,5:2等,亦可根据用户的要求设计特殊比例的减压阀。

比例式减压阀,YB43X比例式减压阀工作原理
当在阀后管网上无用水时阀门关闭,阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时,阀前压力大于阀后压力,推动活塞后移比例式减压阀打开,阀后管网压力随流量的增加而降低(符合流量-压力特性曲线),直至达到平衡位置,活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高,比例式减压阀活塞失去平衡状态而前移,比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上,这样阀后压力与阀前压力仍呈比例关系。

比例范围

1、比例式减压阀2:1
2、比例式减压阀3:1
3、比例式减压阀4:1
4、比例式减压阀3:2
5、比例式减压阀5:2
备注:亦可根据用户的要求设计特殊比例的减压阀。

比例式减压阀,YB43X比例式减压阀性能指标

型号 Y13X-16T Y43X-16T
连接方式 内螺纹 法兰
适用介质 水、气
适用温度 ≤ 90℃
额定工作压力 1.6MPa
压力误差 ±2.5%

比例式减压阀,YB43X比例式减压阀主要零件材料:

零件名称 材料
阀体 铜或不锈钢、铸钢、铸铁
活塞 铜或不锈钢
进口压盖 铜或不锈钢
出口压盖 铜或不锈钢

比例式减压阀,YB43X比例式减压阀主要外形尺寸

型号 公称压力
PN(MPa)
公称通径
DN(MM)
L
Y43X-10 1.0 50 85
65 102
80 122
100 140
125 160
150 178
200 230
Y43X-16 1.6 50 85
65 102
80 122
100 140
125 160
150 178
200 230

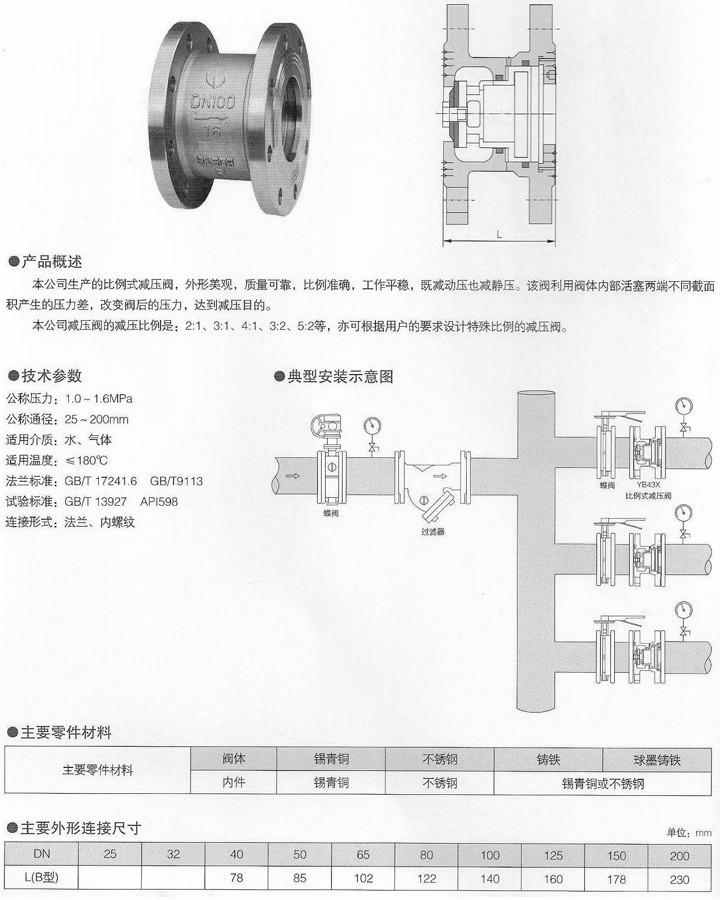

比例式减压阀,YB43X比例式减压阀尺寸结构图:



比例式减压阀,YB43X比例式减压阀尺寸结构图
