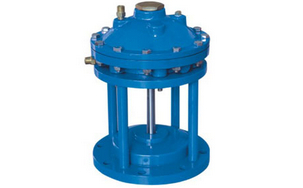

池底排泥阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,池底排泥阀售前、售中、售后专业服务。

  产品名称: 池底排泥阀   产品型号: JM742X
  驱动方式: 换向阀控制   连接形式: 法兰
  结构形式: 隔膜式   密封结构: NBR
  压力范围: 1.0MPa-1.6MPa   公称通径: DN100-DN400
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

JM742X池底排泥阀由阀体,上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放。当二位四通换向阀处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。反应迅速,关闭准确 ,密封性强、开关性能好,检修方便,使用寿命长。

池底排泥阀,隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
池底排泥阀,隔膜式池底排泥阀工作原理及性能
隔膜式池底排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命长。
池底排泥阀,隔膜式池底排泥阀技术参数:
1. 工作压力:1.0Mpa
2. 介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水
隔膜式池底排泥阀主要部件材料
阀体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀板:HT200
阀杆:不锈钢
拼帽:A3钢
隔膜片:耐磨NBR和尼龙

池底排泥阀技术参数

1. 工作压力:1.0Mpa
2. 介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水

池底排泥阀,隔膜式池底排泥阀零部件材料

零件名称 阀体 隔膜上腔 隔膜下腔 阀板 阀杆 拼帽 隔膜片
材料 HT200 HT200 HT200 HT200 不锈钢 A3钢 耐磨丁晴橡胶和尼龙

池底排泥阀,隔膜式池底排泥阀主要外形尺寸

法兰连接尺寸
按JB78
DN 100 150 200 250 300 350 400
H 260 375 250 525 585 600 680

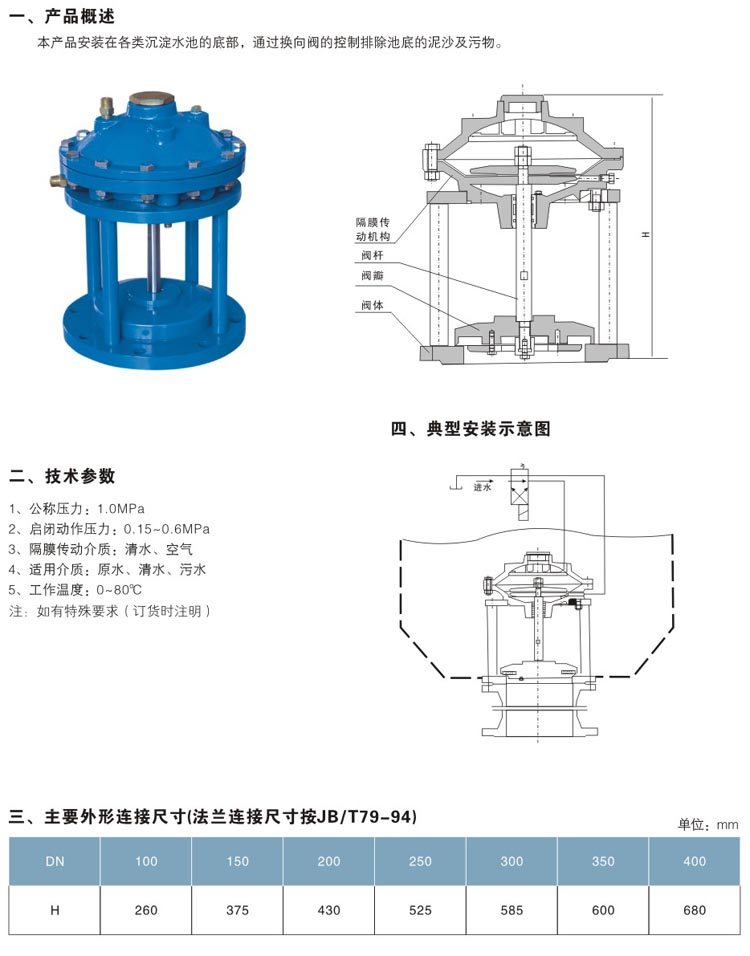

池底排泥阀,隔膜式池底排泥阀尺寸结构图:

池底排泥阀,隔膜式池底排泥阀尺寸结构图

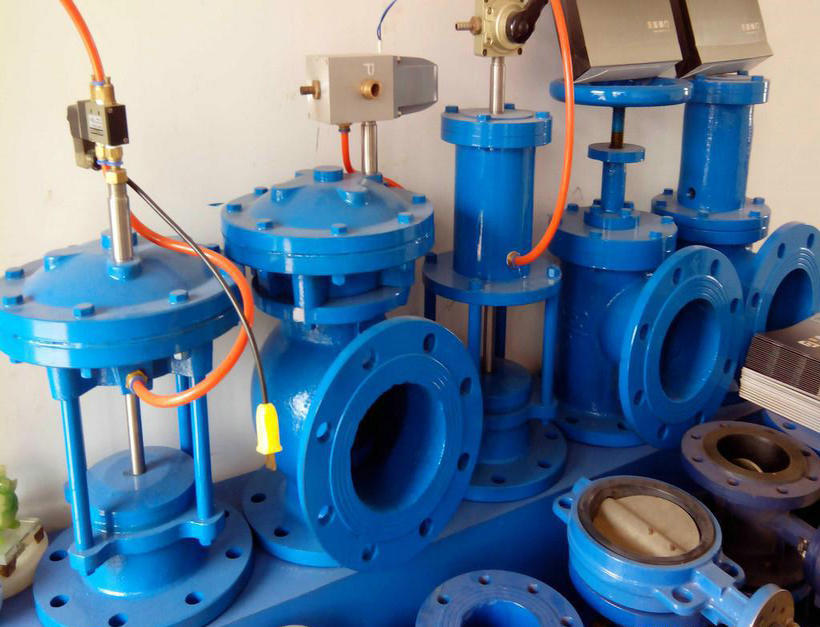

池底排泥阀,隔膜式池底排泥阀实物图片
