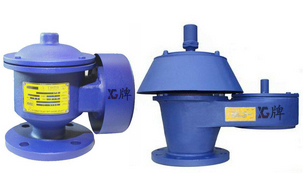

防爆阻火呼吸阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,防爆阻火呼吸阀售前、售中、售后专业服务。

  产品名称: 防爆阻火呼吸阀   产品型号: ZFQ-I
  驱动方式: 自动   连接形式: 法兰
  结构形式: 全天候   密封结构: 不锈钢,PTFE
  压力范围: 1.6MPa-2.5MPa   公称通径: DN50-300
  常用材质: 碳钢,不锈钢,铝合金   铭牌: 雄工品牌

产品说明   相关产品   订货流程

防爆阻火呼吸阀,ZFQ-I防爆阻火呼吸阀工作原理

是用弹簧限位阀板,由正负压力决定或呼或吸。呼吸阀应该有泄放正压和负压两方面功能,当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内,保证容器安全。

防爆阻火呼吸阀,ZFQ-I防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体,其新颖的结构。它是石化储罐必备的新型安全设备,其是阻火呼吸性能好,重量轻,维修方便。

防爆阻火呼吸阀主要技术参数
壳体材质:碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料。
内部芯件:阀盘、阀座、阀杆、阀套。
内部芯件材质:不锈钢或聚四氟乙烯。
密封圈材质:聚四氟乙烯。
阻火层材质:不锈钢。
环境温度:-40~+60℃。

防爆阻火呼吸阀适用范围:

适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。

防爆阻火呼吸阀,ZFQ-I防爆阻火呼吸阀性能及特点

全天候防爆型壳体选用不锈钢、铸钢、铝合金,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能可靠; 结构简单,易检修,安全方便。

防爆阻火呼吸阀维护与保养

为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护安装时,应阀内各结合面严密配合,阀盘升降灵活。阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

防爆阻火呼吸阀安装

1 呼吸阀应安装在储罐气源的高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀直接和通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

2当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3 若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约 200mm ,这样氮气进罐后不直接排出,达到氮封的目的。

防爆阻火呼吸阀,ZFQ-I防爆阻火呼吸阀主要技术参数

正压 355Pa (36毫米水柱)
负压 295Pa (30毫米水柱)
正压 980Pa (100毫米水柱)
负压 295Pa (30毫米水柱)
正压 1765Pa (180毫米水柱)
负压 295Pa (30毫米水柱)

防爆阻火呼吸阀主要外形与连接尺寸

公称通径 (mm) 安装尺寸(mm)
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26

   售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复。
