不锈钢放料阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,不锈钢放料阀售前、售中、售后专业服务。

  产品名称: 不锈钢放料阀   产品型号: FL41F/W ,FL45F/W
  驱动方式: 手动,气动,电动   连接形式: 法兰
  结构形式: 上展式,下展式,柱塞式   密封结构: 硬密封,软密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN25-DN250
  常用材质: 铸钢,304,304L,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程

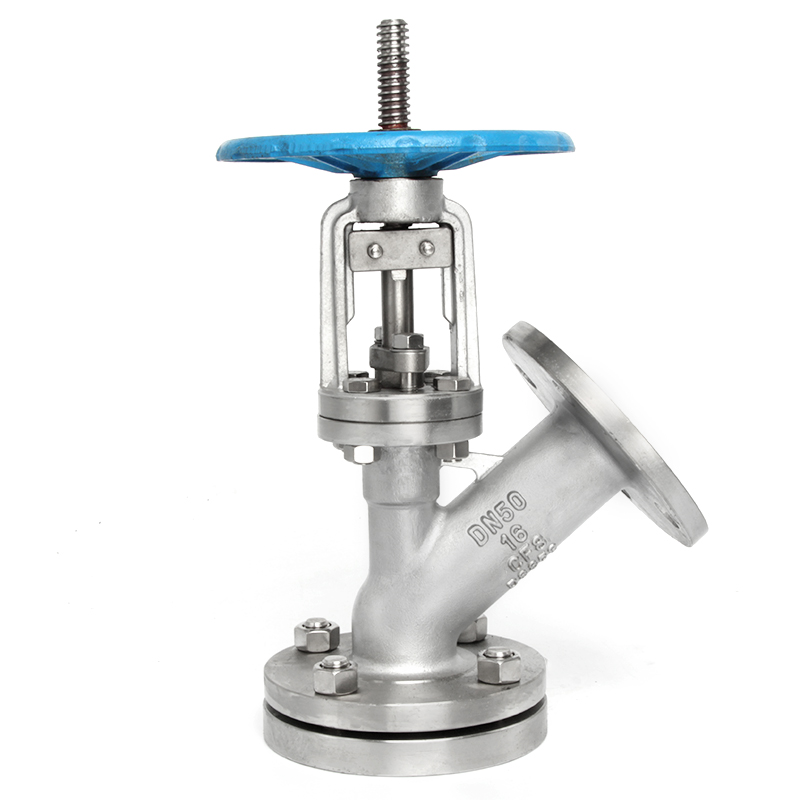

不锈钢放料阀高清实物图

不锈钢放料阀分为(上展式,下展式,气动)放料阀安装在容器、反应釜、储罐的底部作为取样、排料、放料及无死区关断使用,同时达到消除容器底端的残留物。放料阀放底结构设计为平底型,阀体为V型,阀瓣为上升式和下降式,既为上展示和下展示两种,上下展示放料阀区别在于:上展阀为球往上升才能出料,下展阀为球往下降才能出料。密封圈采用耐冲刷、耐腐蚀材质,并对密封圈进行处理,使表面硬度达到HRC56-62,保证在阀开启时,内腔不被杂物及腐蚀流体所破坏,有耐磨、耐腐蚀的功能,工况可将阀瓣密封堆焊成硬质合金,密封副采用线密封,可有效保证阀的可靠性能,可防止结疤、腐蚀等特点。

不锈钢放料阀(上展式,下展式,气动)放料阀结构性能:

放料阀结构简单、操作方便、开启自由、运动灵活可靠,阀瓣及密封圈更换简单方便。 放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等组成。放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业已经得到广泛使用。

放料阀使用于化工、冶金、石油、水泥、煤矿等行业的罐底,在其起着放料作用.安装前需把放料阀底法兰盘拆卸下来焊接与罐底,然后把放料阀装上底法兰盘就可以使用.


不锈钢放料阀应用规范:
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

不锈钢放料阀_不锈钢(上展式,下展式,气动)放料阀主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

不锈钢放料阀主要外形尺寸(上展式)

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85
32 135 100 135 100
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /

不锈钢放料阀主要外形尺寸(下展式)

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 85 65
50 165 125 180 145 100 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 180 135
125 245 210 280 245 195 145
150 280 240 335 295 210 185
200 335 295 405 355

不锈钢放料阀结构图

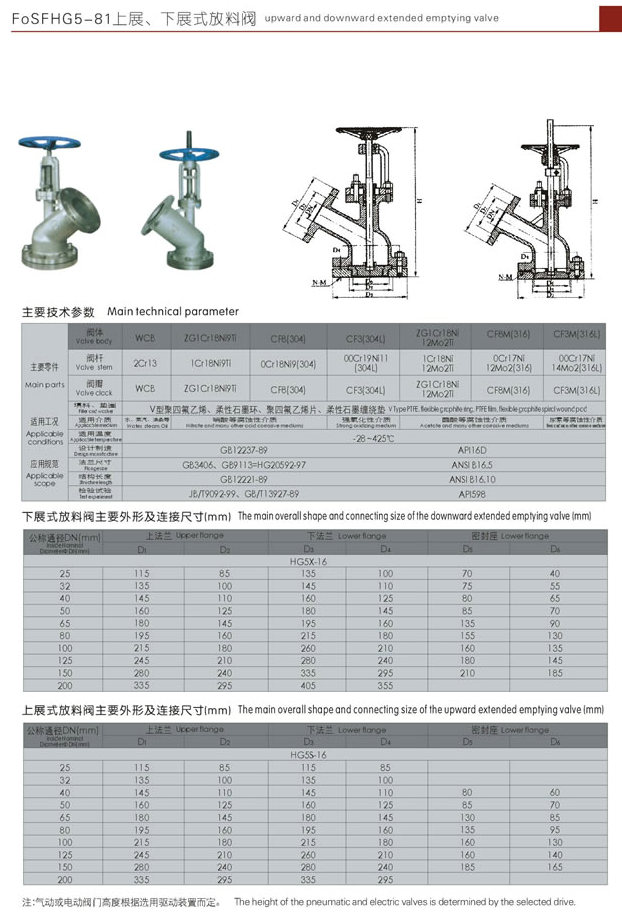

不锈钢放料阀,(上展式,下展式)放料阀参数尺寸图:不锈钢放料阀技术参数图

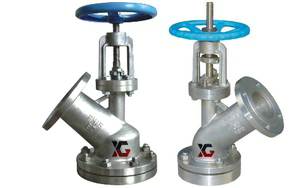

 不锈钢放料阀_不锈钢(上展式,下展式,气动)放料阀图

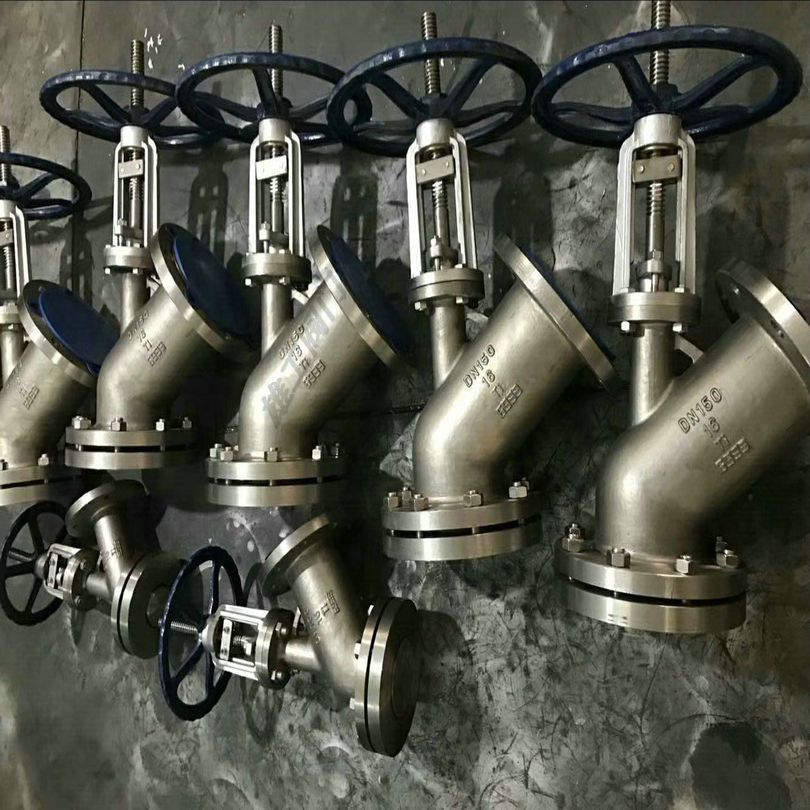

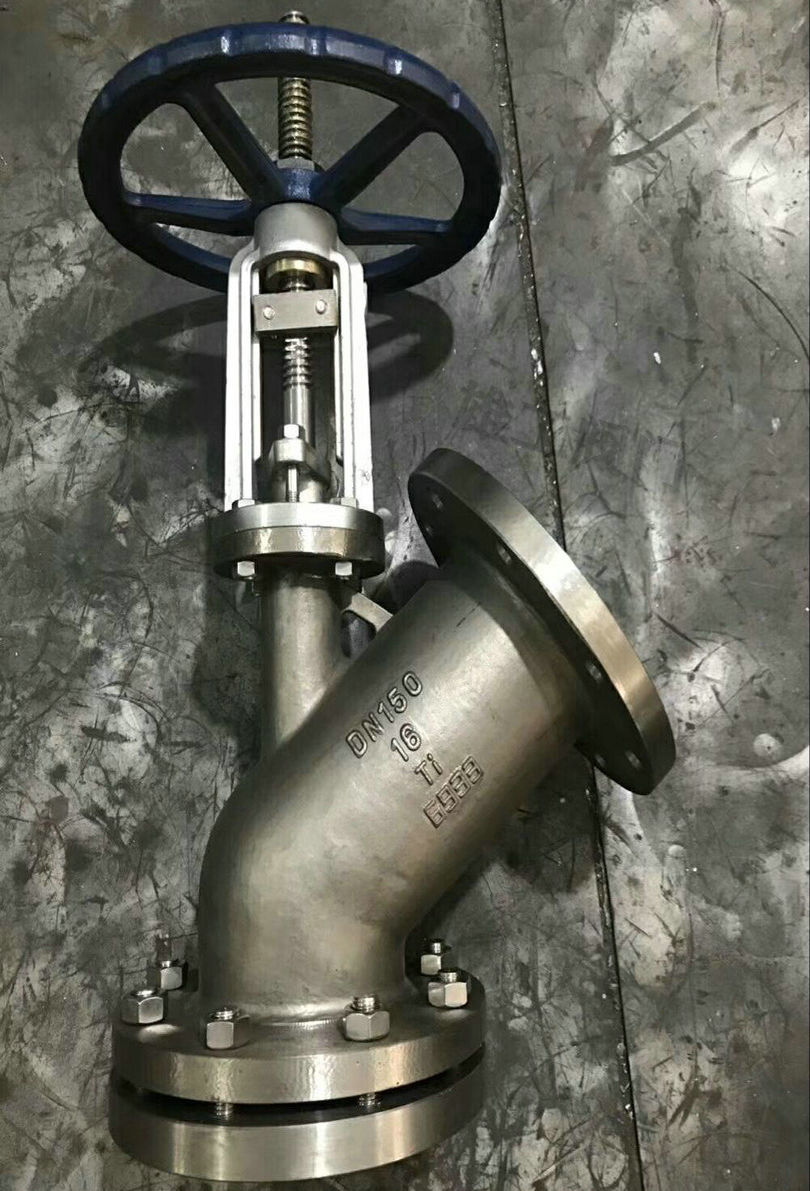

不锈钢放料阀_不锈钢(上展式,下展式,气动)放料阀外观图片

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
