管力阀（活塞式）产品说明书 管力阀结构 本阀门由上下碳钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。 管力阀工作原理 当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。 管力阀产品概述 管力阀是参照国内外同类型的产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代产品。它兼具电动阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。该阀是当前国内外结构新颖、性能可靠、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。 管力阀主要技术参数： | 名称 | 公称通径（mm） | 适用温度℃ | 适用介质 | 流阻系数 | 最低工作压力（MPa） | | 参数 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 | | 名称 | 关阀时间（可调） | 开阀时间（可调） | 结构长度标准 | 法兰标准 | 泄漏量 | | 参数 | 快关1-3秒
慢关5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T 13927-92 |
活塞式管力阀主要规格尺寸结构图：
膜片式管力阀产品概述： 管力阀是参照国内外同类型的产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代产品。它兼具电动阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。该阀是当前国内外结构新颖、性能可靠、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。 膜片式管力阀主要技术参数 | 名称 | 公称通径（mm） | 适用温度℃ | 适用介质 | 流阻系数 | 最低工作压力（MPa） | | 参数 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 | | 名称 | 关阀时间（可调） | 开阀时间（可调） | 结构长度标准 | 法兰标准 | 泄漏量 | | 参数 | 快关1-3秒
慢关5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T 13927-92 |

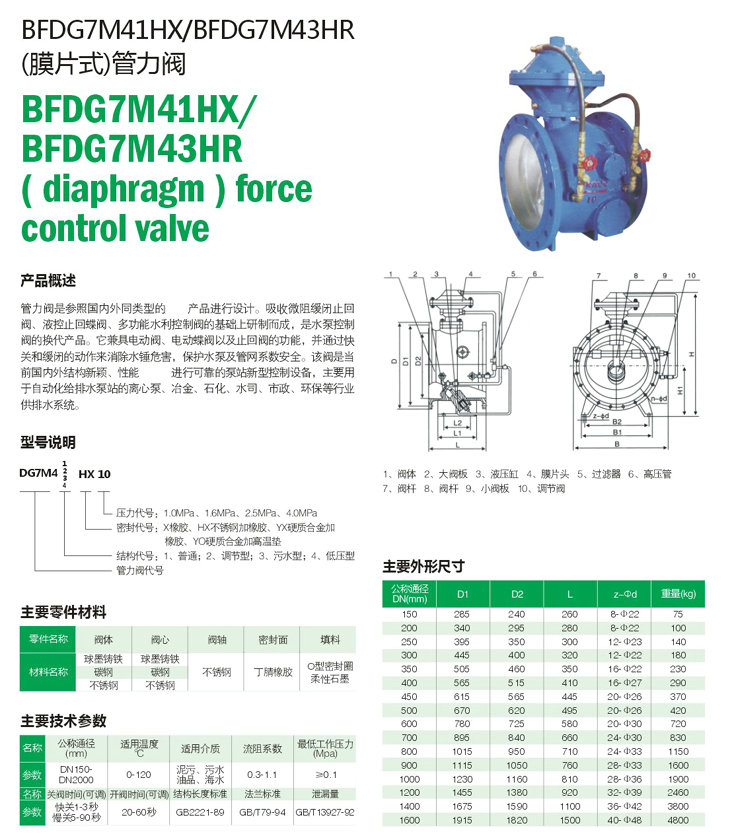

膜片式管力阀主要规格尺寸结构图：
|
